全自动覆膜机

电话咨询

产品详情

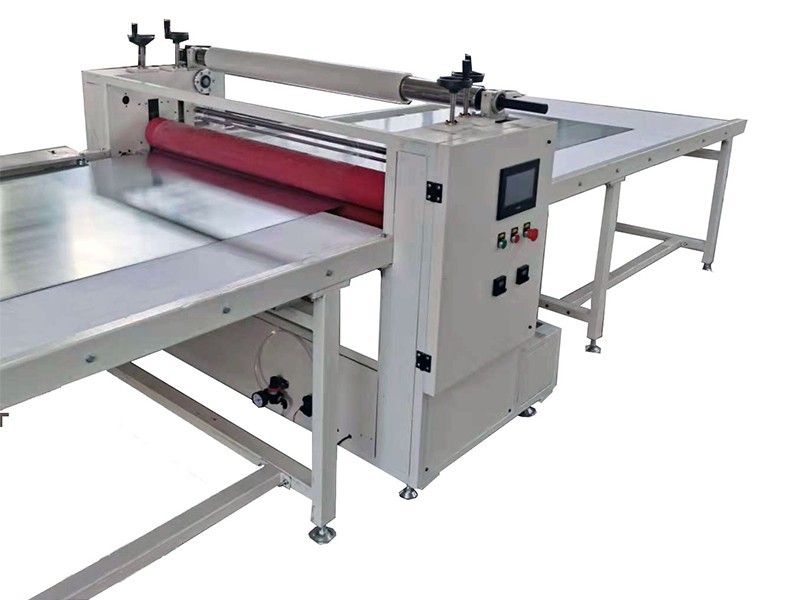

1. 总成

1.1 本输送线由入料皮带输送机、中间覆膜自动切刀、出料皮带输送机。

1.2 本次项目包含上述机构的机械部分、电机、气缸及磁性开关，以及电控部分。

1.3 布置图（附图纸）：

覆膜机输送线流向图：

图1：自动正反面覆膜机生产线流向图

1.4技术参数规格表

序号	设备名称	技术规格	备注
1	自动覆膜机	功能：门板自动覆膜切膜技术参数： 1.尺寸：:L5560mmW1700mm(有效宽)H850mm 2.动力：伺服电机加行星减速机 3.伺服驱动器：750W，速度5-15m/min 4.皮带；白色PVC皮带 5.机架；4060矩形方管焊接，表面烤漆处理 6.机身：4080矩形方管焊接，表面烤漆处理 7.覆膜滚筒:车制加工，表面镀锌，表面包胶 8.调节杆：丝杆手动调节门板厚度 9.皮带托辊：直径38压制滚筒； 10.切刀：钨钢制作 11.脚杯：M16*100镀锌调节脚 12.气缸：无杆气缸推动 13.封板：Q235-T1.5MM表面烤漆折弯 14.气涨轴：直径75mm自动涨轴 15.磁粉制动器：可自动刹车，膜卷不回圈 16.门板适用厚度： 0-80mm厚度

1.5设备配置清单
A部分：机械部分

B部分：电控部分

1.5生产操作流程说明：
自动模式下A门板通过入料皮带线输送到脱离感应传感器后3秒门板自动停止，等待下一块门板，待B门板触碰到传感器，此时2块门板一起输送到自动切刀出，自动切刀机构感应到后自动切膜，完成切膜后前门板自动输送流走，B门板到A门板处等待C门板，以此类推…..
