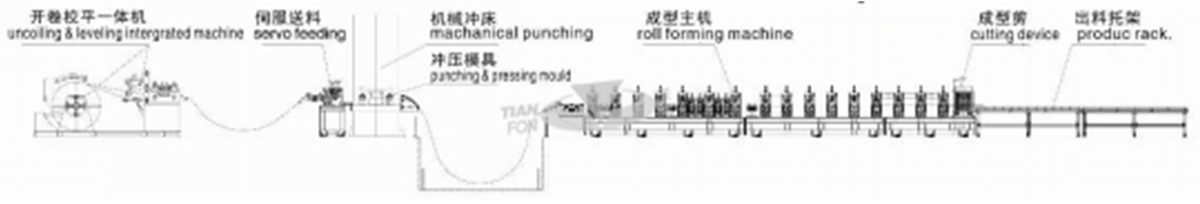

开卷→校平伺服送料→冲孔→成型→切断→出料
1. 自动送料、液压冲孔机：

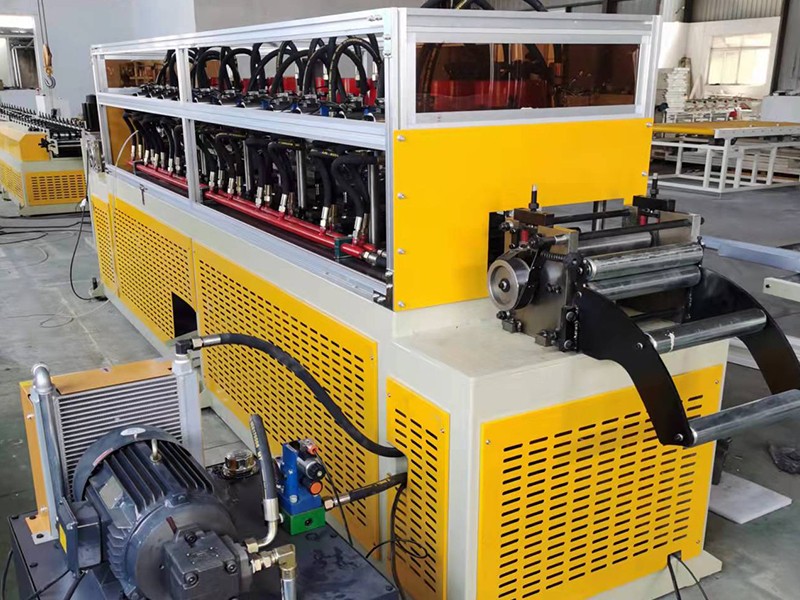

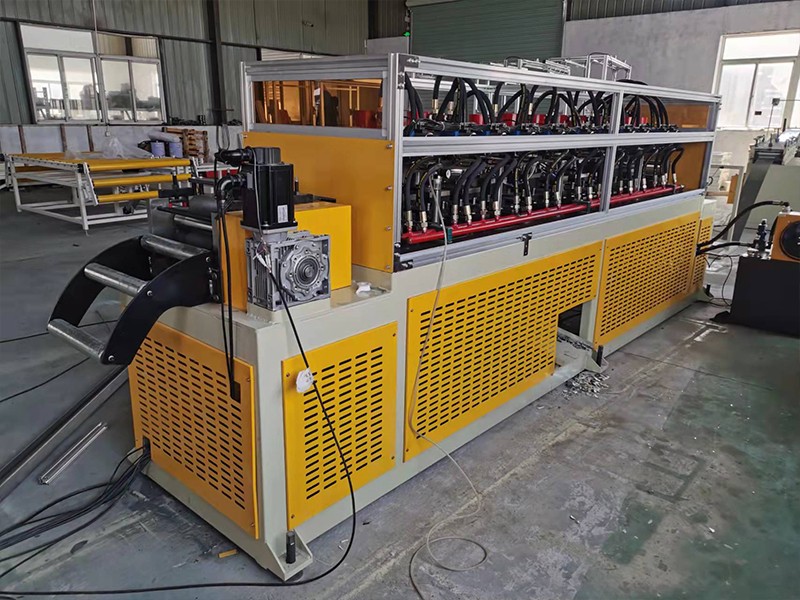

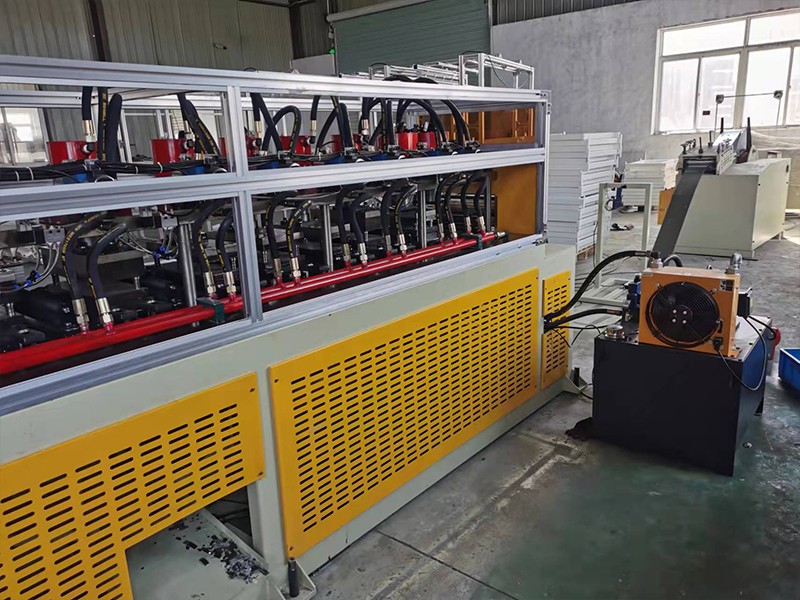

墙板式9辊二次整平送料，9辊整平送料。送料整平辊直径φ60mm，材质40Cr，淬火硬度HRC48°～52°，上下辊间隙用丝杆手动调节。有效进料宽度400mm。进料口有托料辊和导向装置。送料机（伺服电机）功率4kw带减速器。多个冲压单元安装在机座上面，每个冲压单元上装有微调节螺丝，转动螺丝可纵向调节各边锁孔冲压单元中心位置，然后锁紧冲压单元。冲压机构动作执行元件为液压油缸，以提供冲压动力，平台上装有模具，材质Cr12MoV，淬火硬度HRC58°～62°。每副模具中部开有落料孔，在机座下面自动回收废料。主、副油缸（单支）最大输出力（按图纸计算行程50mm），输入功率:11Kw,配63柱塞泵，带风冷却系统。工作压力为25mpa，为冲压单元提供动力源，按液压站规定的有关要求，管路的密封性，运转的
