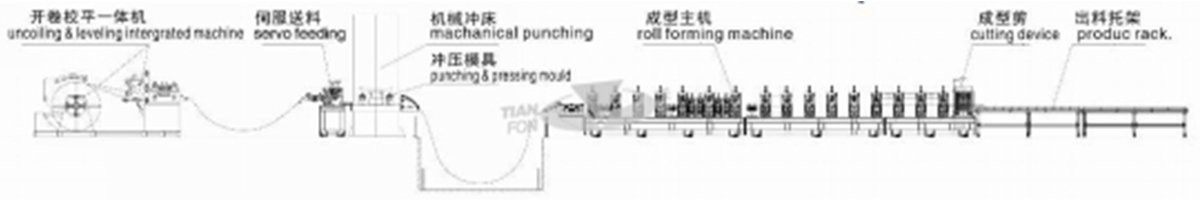

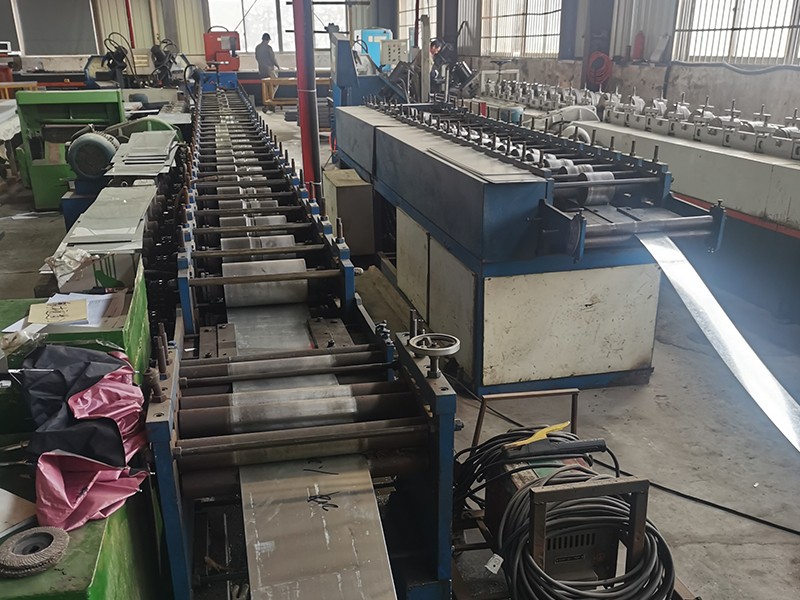

开卷→校平伺服送料→冲孔→成型→切断→出料
1.开卷机技术说明:
单头立式开卷机,手动涨紧,载重3T。卷板内孔φ550mm,外径φ1400mm,挂料宽度145mm,底座用Q235钢板槽钢焊接后加工,上料方便、安全,运行平稳。

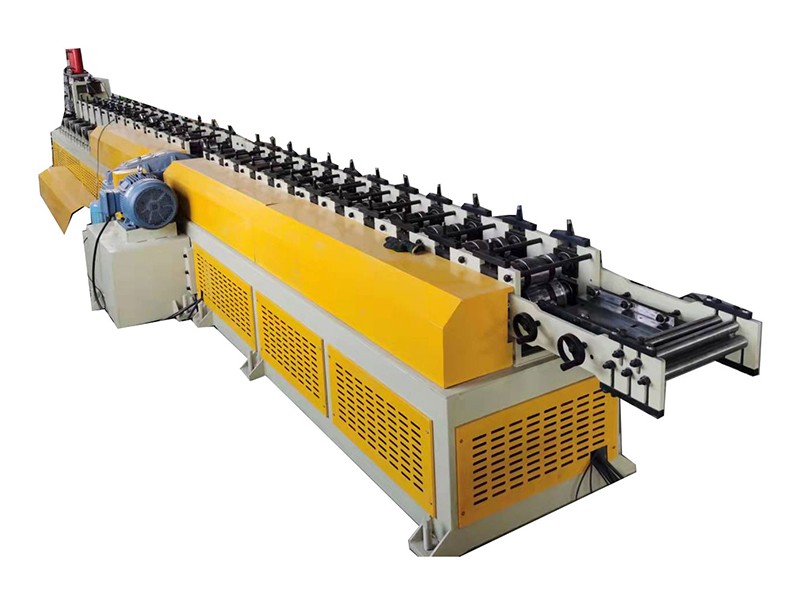

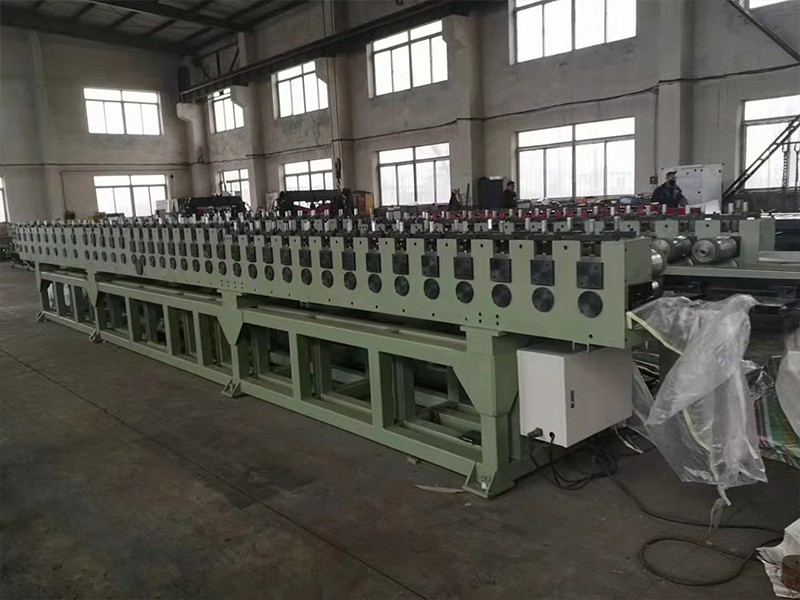

2.整平机技术说明:门框自动化流水线(50厚通道门门框)
设备概述:

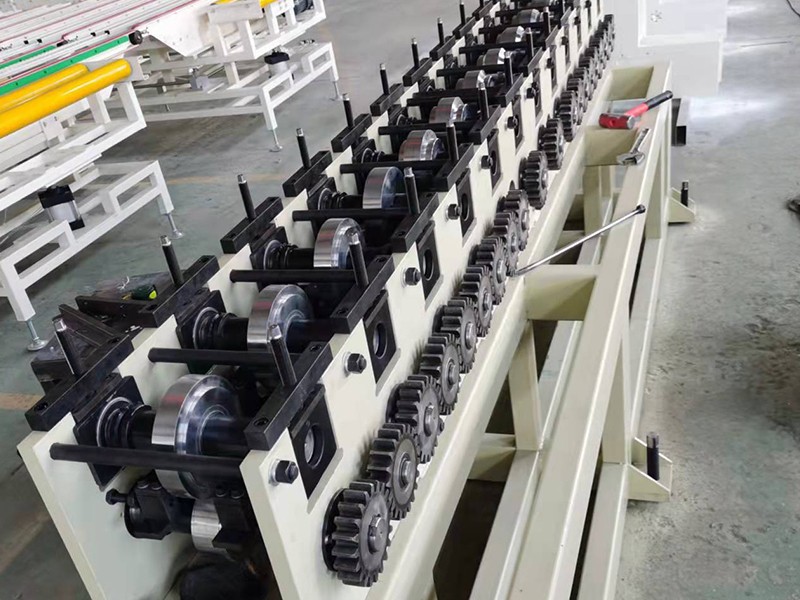

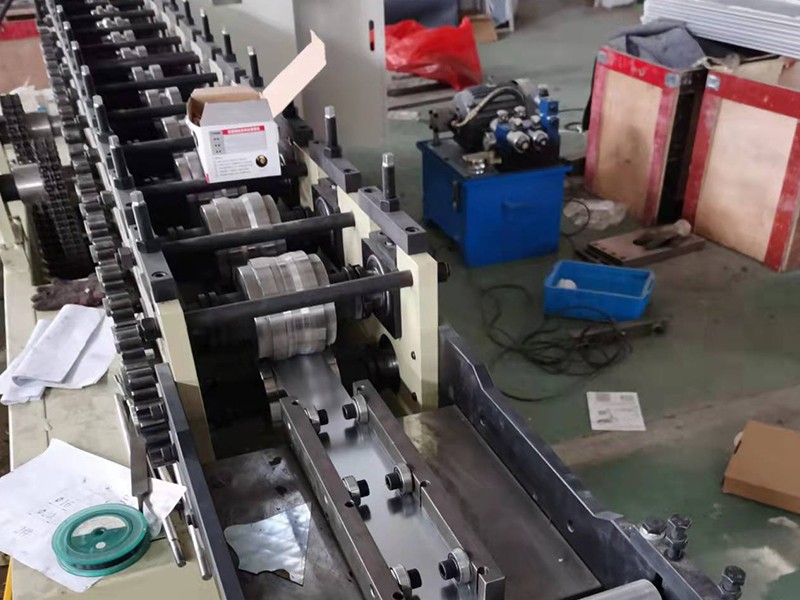

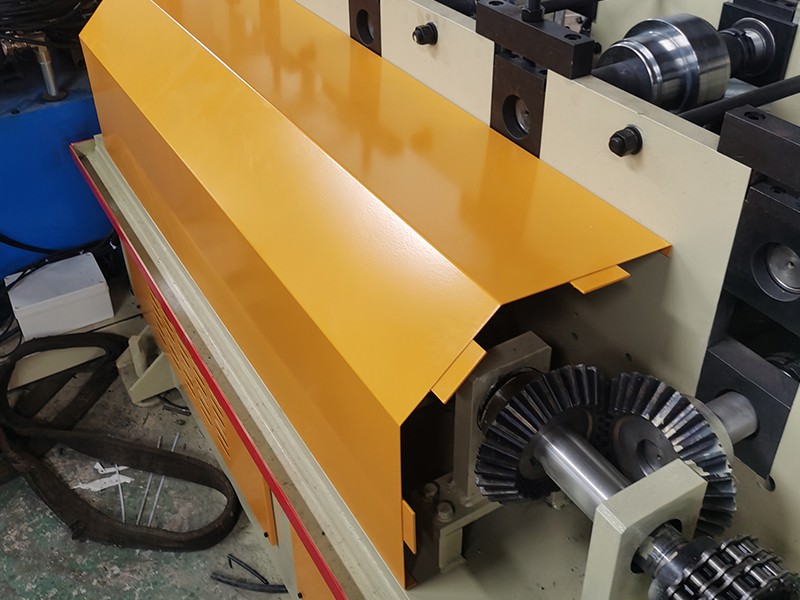

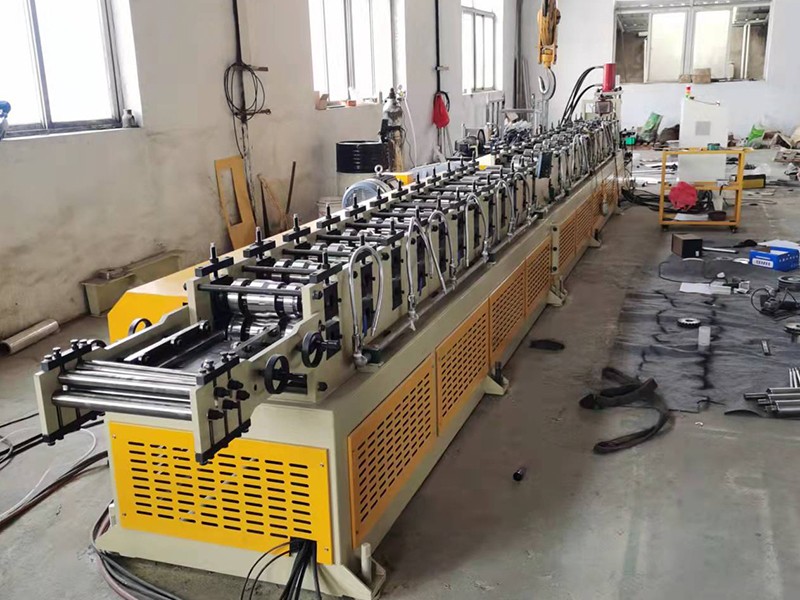

轧辊采用组合结构,速差及成型阻力小,对钢板表面磨损小。每个隔套、轧辊上都打有永久标号,便于调试。采用优质模具钢,淬火后,精密数控车床精加工,表面镀硬铬,抛光镜面化处理,硬度高,耐磨性好,使用寿命长。

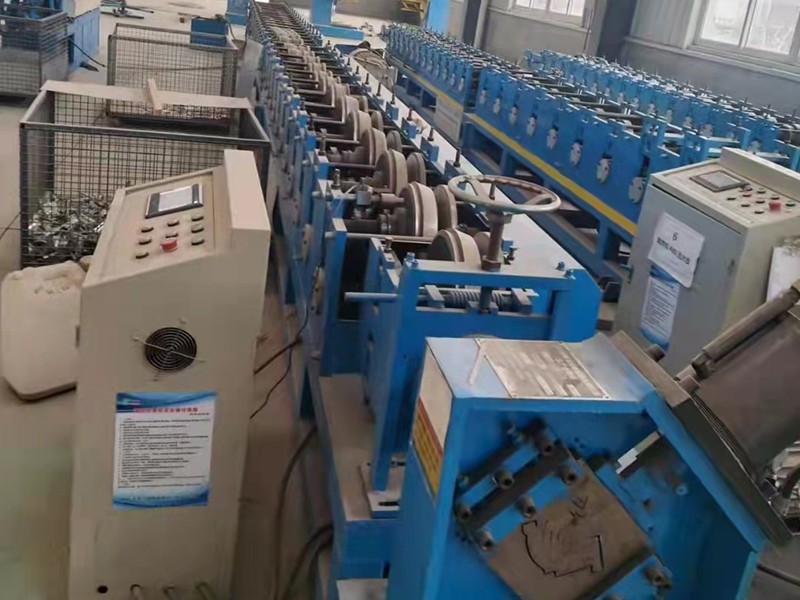

功能及配置:整线采用PLC控制,人机界面显示,制件长度数字设定,制件长度可调整。硬件配置有配电柜操纵台、配有计数器;操作方式有手动/自动两种。

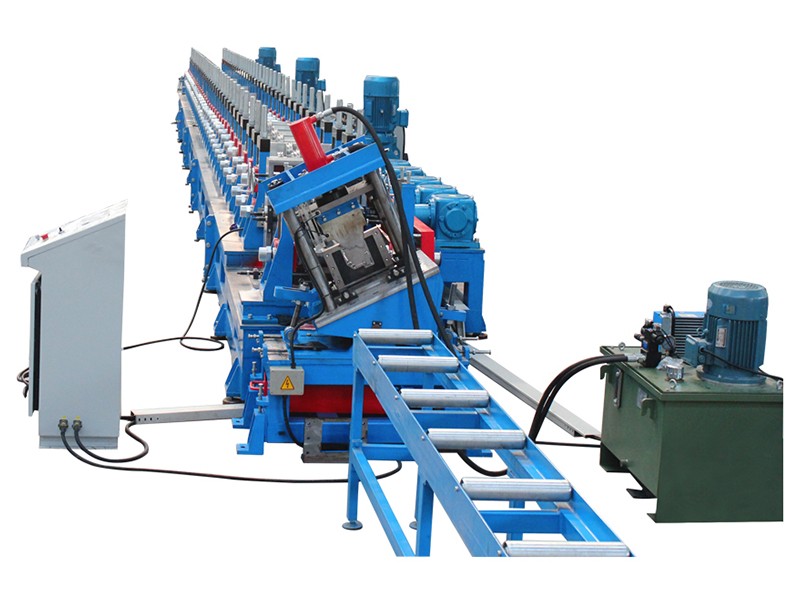

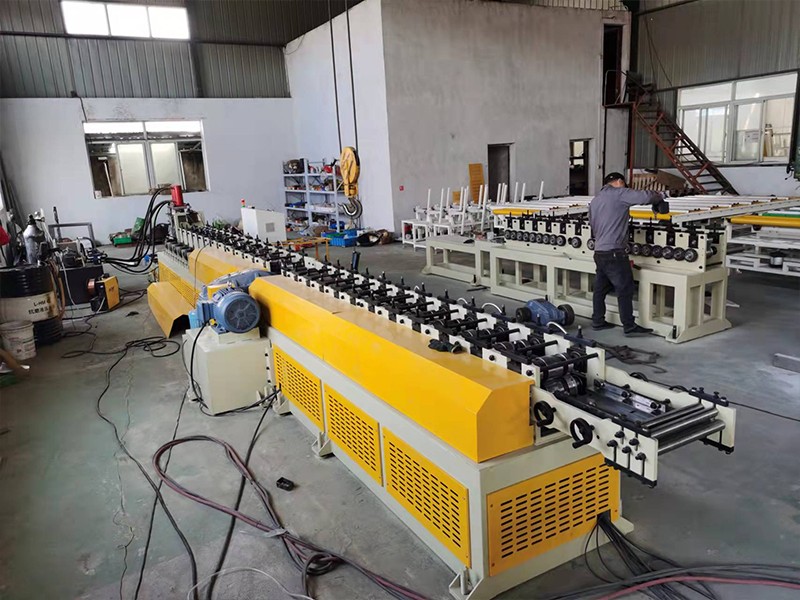

冲压成型自动生产线

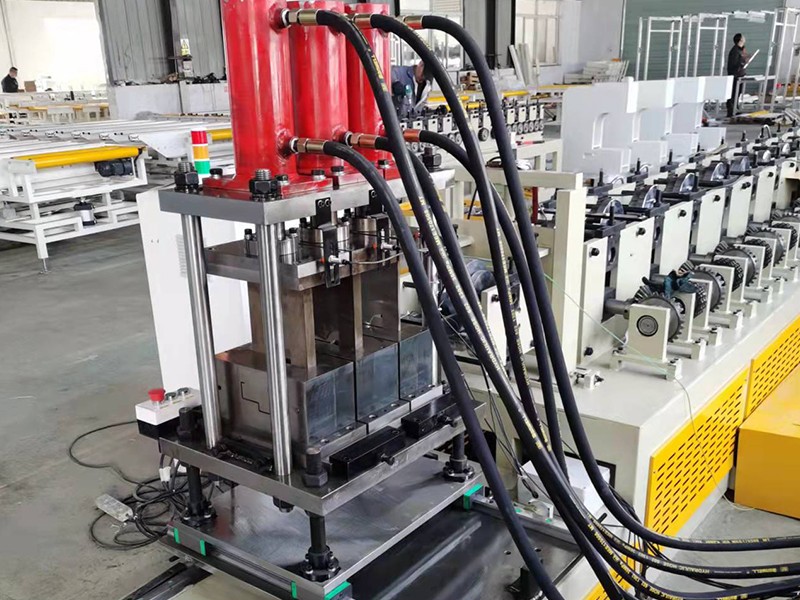

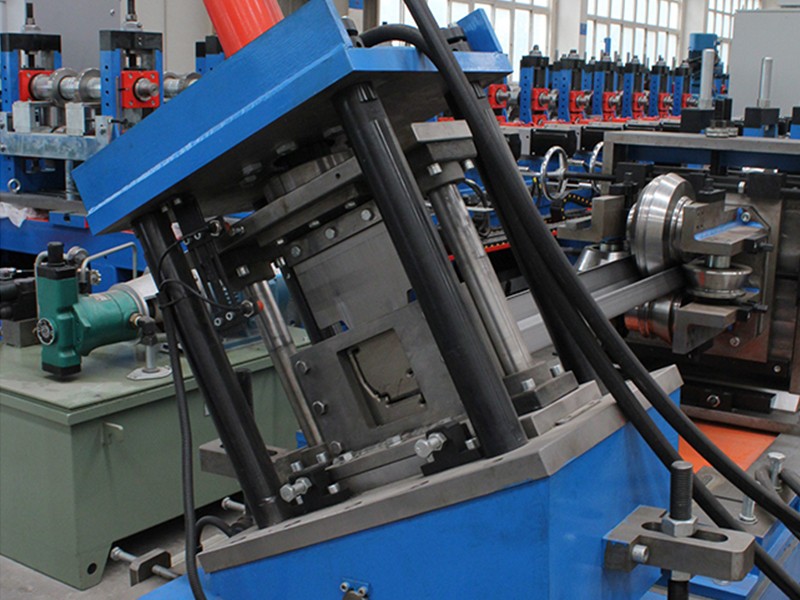

该线具备开卷、校平、伺服送料、冲孔、压型、立边,辊压成型、切断等自动柔性流水线生产功能,即可生产C型材,又可生产M型材,即完美的解决了C型材底部驱动面积小的动力难题,又解决了预冲变形的辊弯工艺难题,还完美地实现了冲孔、辊压、剪切有机结合的一剪多用的功能 。
1.设备加工能力
1)适用材料:彩钢板
2)适用板厚:1.2mm
3)生产速度:≧6m/min
4)规格尺寸:单门,子母门
5)五金配件:铰链、闭门器、防火锁、管井锁、通道锁、插销、顺位器模具。
6)设备操作人员1名,日生产量约400樘(8小时)
墙板式7辊整平机,2辊送料,5辊整平。送料整平辊直径φ60mm,材质40Cr,淬火硬度HRC48°~52°,上下辊间隙用丝杆手动调节。有效进料宽度400mm。进料口有托料辊和导向装置。整平机送料电机功率3kw带减速器。底座用Q235钢板焊接后加工。运行平稳,经整平后的钢板平面应平整,无凹凸现象,板面无扭曲现象。
